Engine Oil Cooler Kit [for Skyline GT-R (BNR32, BCNR33, BNR34)]/スカイラインGT-R（BNR32, BCNR33, BNR34）用エンジンオイルクーラーキット

本商品は保証対象外となります。

COMPETITION
21300-RRR20
21300-RRR30
21300-RRR40
BNR34装着例

特長　FEATURES

コアへの空気の導入と抜け性能の向上を狙い、小型で熱交換量に優れたコアを採用するとともに、密閉性の高いエアガイドを新規設計。車種毎に導風効率のよい最適なレイアウトを可能にし、高い冷却効果を実現しました。

Designed to enhance cooling performance by increasing air into and out of the core, this kit uses a compact core with superior heat exchange performance and new highly airtight air guides. This kit allows for optimum layouts best suited for each car model, delivering superior cooling.

仕様　SPECIFICATIONS

  • ・空冷式
  • ・コア：H 140×W 294×D 50（mm）、19段、アルミ製
  • ・エアガイド：アルミ製、要組立（リベット留めタイプ）
  • ・ホース（フィード、リターン）：ステンレスメッシュホース、#10コネクター取付済み

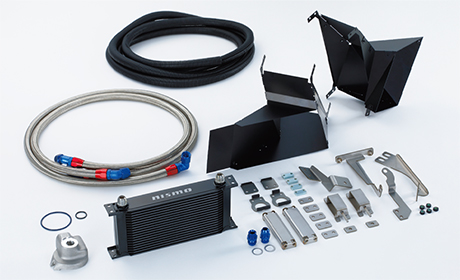

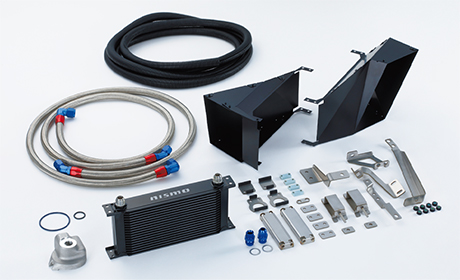

キット内容　KIT CONTAINS

  • ・オイルクーラーコア
  • ・エアガイド（組立式）
  • ・ステンレスメッシュホース（フィード・リターン）
  • ・オイルフィルターブラケット
  • ・取付用付属品一式

適合車種　SPECIFIED TYPES AND MODELS

  • スカイラインGT-R
  • ・BNR32：全車
  • ・BCNR33：NISMOフロントバンパー（62022-RS596 p201）装着車注）
  • ・BNR34：NISMOフロントエアロバンパー（62020-RSR45 p205）およびNISMOフロントバンパースポイラー（62020-RSR47/62020-RSR46-01 p203）装着車注）

注）標準のバンパーには装着できません。

価格表（単位：円）　PRICE LIST（UNIT:YEN）

エンジンオイルクーラーキット車種別適合表

Vehicle Model Application Part no. Code 税込価格 本体価格 Qty per car Part information
Skyline GT-R BNR32 全車 21300-RRR20 C 187,000 170,000 1
BCNR33 NISMOフロントバンパー装着車 21300-RRR30 C 176,000 160,000 1
BNR34注） NISMOフロントエアロバンパーおよびNISMOフロントバンパースポイラー装着車 21300-RRR40 C 198,000 180,000 1

注）NISMOフロントエアロバンパー（62020-RSR45 p205）装着車に装着される場合、ウインカーアダプターハーネスの交換が必要となります。
別途ご購入ください。ウインカーアダプターハーネスの詳細については、次ページをご確認ください。
※AUTECHブランドの車両は、記載がない場合適合対象外となります。

Part フロントウインカーバルブソケット形状 Part no. Code 税込価格 本体価格 Qty per car
ウインカーアダプターハーネス ツメ位置：円周等分 26260-RSR45 C 7,700 7,000 1
ツメ位置：1ヶ所傾いた位置 26260-RSR46 C 7,700 7,000 1

Repair Parts（受注生産）

Mode Part Part no. Code 税込価格 本体価格 Qty per car Part information
BNR32 Engine Oil Cooler Core Repair Kit 21300-RRR20-Z0 C 165,000 150,000 1
O-Ring 21334-30F0A ー ー ー 1 コア用､日産純正品
Clip-Harness 24225-89960 ー ー ー 2 コア用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6162F ー ー ー 2 コア用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M8 08156-8202F ー ー ー 1 コア用､日産純正品
Nut With Conical M6 08911-1062G ー ー ー 2 コア用､日産純正品
Engine Oil Cooler Duct Repair Kit 21300-RRR20-Z1 C 104,500 95,000 1
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6162F ー ー ー 4 ダクト用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6202F ー ー ー 2 ダクト用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6302F ー ー ー 8 ダクト用､日産純正品
Nut With Conical M6 08911-1062G ー ー ー 4 ダクト用､日産純正品
BCNR33 Engine Oil Cooler Core Repair Kit 21300-RRR30-Z0 C 165,000 150,000 1
O-Ring 21334-30F0A ー ー ー 1 コア用､日産純正品
Clip-Harness 24225-89960 ー ー ー 4 コア用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6162F ー ー ー 2 コア用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M8 08156-8202F ー ー ー 1 コア用､日産純正品
Nut With Conical M6 08911-1062G ー ー ー 2 コア用､日産純正品
Engine Oil Cooler Duct Repair Kit 21300-RRR30-Z1 C 104,500 95,000 1
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6162F ー ー ー 2 ダクト用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6202F ー ー ー 2 ダクト用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6302F ー ー ー 8 ダクト用､日産純正品
Nut With Conical M6 08911-1062G ー ー ー 3 ダクト用､日産純正品
BNR34 Engine Oil Cooler Core Repair Kit 21300-RRR40-Z0 C 165,000 150,000 1
O-Ring 21334-30F0A ー ー ー 1 コア用､日産純正品
Clip-Harness 24225-89960 ー ー ー 2 コア用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6162F ー ー ー 2 コア用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M8 08156-8202F ー ー ー 3 コア用､日産純正品
Bolt-Hex, PP W/Con SPW 4T M6 08146-6165H ー ー ー 1 コア用､日産純正品
Nut With Conical M6 08911-1062G ー ー ー 2 コア用､日産純正品
Engine Oil Cooler Duct Repair Kit 21300-RRR40-Z1 C 104,500 95,000 1
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6202F ー ー ー 4 ダクト用､日産純正品
Bolt-Hex, PP W/WLW&PW 7T M6 08156-6302F ー ー ー 8 ダクト用､日産純正品
Washer-Plain 08915-4362A ー ー ー 1 ダクト用､日産純正品
Nut-FLG, Hex 9N M6 08918-3062A ー ー ー 2 ダクト用､日産純正品

＜ウインカーアダプターハーネスについて＞

BNR34のNISMOフロントエアロバンパー（62020-RSR45 p205）装着車に装着される場合、ウインカーアダプターハーネスの交換が必要となります。
装着する車両のフロントウインカーバルブソケットの形状をご確認の上、別途ご購入ください。

商品に関するご注意

  • ●コアおよびコネクターに入っている「NISMOロゴ」は製品識別を目的としているため、見た目や使用過程の劣化に関して品質を保証するものではありません。
  • ●エンジンオイルクーラーキット装着に伴い、エンジンオイルが約2L必要となります。本体価格にはエンジンオイル代は含まれておりません。
  • ●標準装着品のヒートエクスチェンジャーを取り外し、付属のオイルフィルターブラケットに交換が必要です。
  • ●装着後100km程度走行しましたら、エンジンオイル・冷却水の漏れ・にじみ等のないことを確認してください。
  • －BNR32－
  • ●標準装着品のレゾネーター（吸引音を消すためのボックス）は取り外しが必要です。
  • ●ブラケットを取り付けるためバンパーレインフォースに穴あけ加工が必要です。
  • －BCNR33－
  • ●ブラケットを取り付けるためバンパーレインフォースに穴あけ加工が必要です。

＊COMPETITIONパーツについて

  • ●COMPETITIONパーツはモータースポーツ活動での使用を前提に、過酷な条件下でのパーツ本来の性能を優先して開発しているため、装着により走行中に「音」や「振動」が発生する場合があります。またパーツを正しく装着するための細かなセッティングや技術を必要としますので、商品の特性、車両状態、車両の用途を専門店にご相談の上、専門店でお買い求めください。
  • ●一部のCOMPETITIONパーツは、国が定めている改造にあたるため、構造変更検査等申請が必要な場合があります。構造変更検査等申請に関するお問い合わせは管轄の国土交通省検査登録事務所までお願いします。
  • 注意：商品に添付されている「取付要領書」を必ずお読みいただき、正しく使用してください。また、商品の加工・改造は絶対に行わないでください。
  • 注意：商品の取り付けは、対象車種の「整備要領書」（日産自動車（株）発行）、及び「取付要領書」に従い行ってください。エンジンやブレーキ系などの主要部位の分解整備は、指定整備工場または認証整備工場にて有資格者が作業を行なうか、もしくは取り付け後、指定整備工場または認証整備工場にて有資格者による点検を受けてください。

COMPETITION PARTS

  • 1. COMPETITION PARTS are developed and manufactured for motor sports racing under the strictest standards and prioritize high performance above all else. Depending on where and how they are installed, noise or vibration may occur when driving. Furthermore, for parts to be installed correctly, advanced mechanical skills or fine-tuning is often necessary. Please discuss the particularities of the product you are thinking of purchasing as well as how it fits your car and your specific driving needs with a specialized vendor before you buy and install it.
  • 2. Some COMPETITION PARTS fall under the jurisdiction of national laws and regulations controlling the remodeling, modification or customizing of cars and necessitate an application for permission and/or a special inspection control. Such permissions and inspections must be requested from the Motor Vehicle Bureau of the country of jurisdiction where the car will be modified and/or used. This is the responsibility of the car owner and NISMO will be in no way liable to any person for irregularities in motor vehicle inscription or inspection control for vehicles belonging to buyers or other parties who install COMPETITION PARTS.
  • NOTE: Please always read the installation instructions accompanying NISMO products and follow them faithfully. Please do not re-work, modify or customize NISMO products.
  • NOTE: When installing NISMO products, please do so as indicated in the service manual for the car to be modified (published by NISSAN Motors, Co., Ltd.) as well as in the installation instructions accompanying the part. When overhauling key mechanisms like the engine or brake system, please have the work done by a trained mechanic at a service center listed or certified by NISMO or, at the very least, have your new installation inspected by such a service center to be sure that it is in proper working order.
