NISMO Heritage Parts Repair

修理

「NISMOヘリテージパーツ」では対応出来ない部品を「修理」で対応いたします。

対象部品

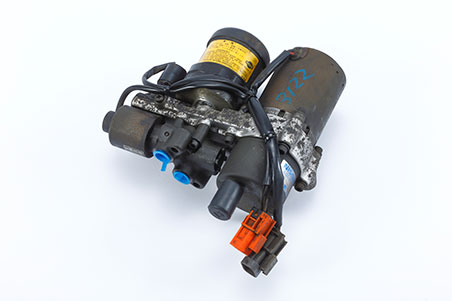

    ・スカイラインGT-R用E-TS油圧ユニット(トルクスプリットアクチュエーターアッセンブリー)

    BNR32用  :41610-05U00(日産純正部品番号)
    BCNR33用:41610-23U00、41610-24U00(日産純正部品番号)
    BNR34用  :41610-AA200、41610-AA201、41610-AA400、41610-AA401(日産純正部品番号)

    ・スカイラインGT-R用SUPER HICASパワーシリンダー

    BNR32用  :55710-05U26(日産純正部品番号)

修理工程

各取扱店で車載状態での必要な点検を実施し、修理対象部品本体の故障かどうかを確認。対象部品本体の故障と確認された場合のみ、NISMOに部品を送付、修理を実施します。

※部品の状態によっては、工程1、工程2の段階で修理が出来ない事が判明することがあります。その場合、修理は実施せず返品となります(有償)。
予めご了承ください。

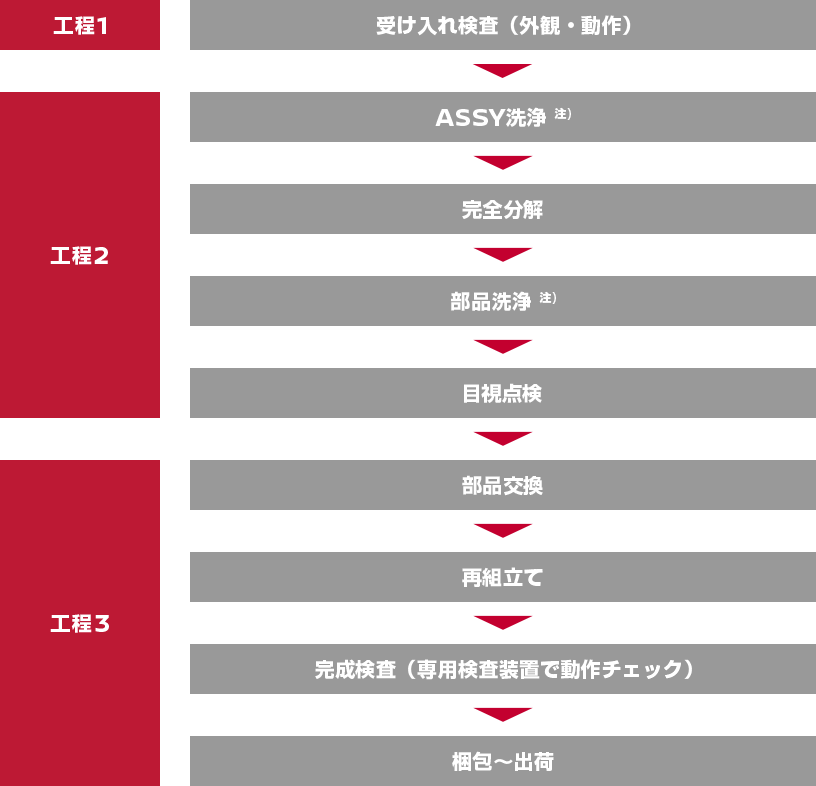

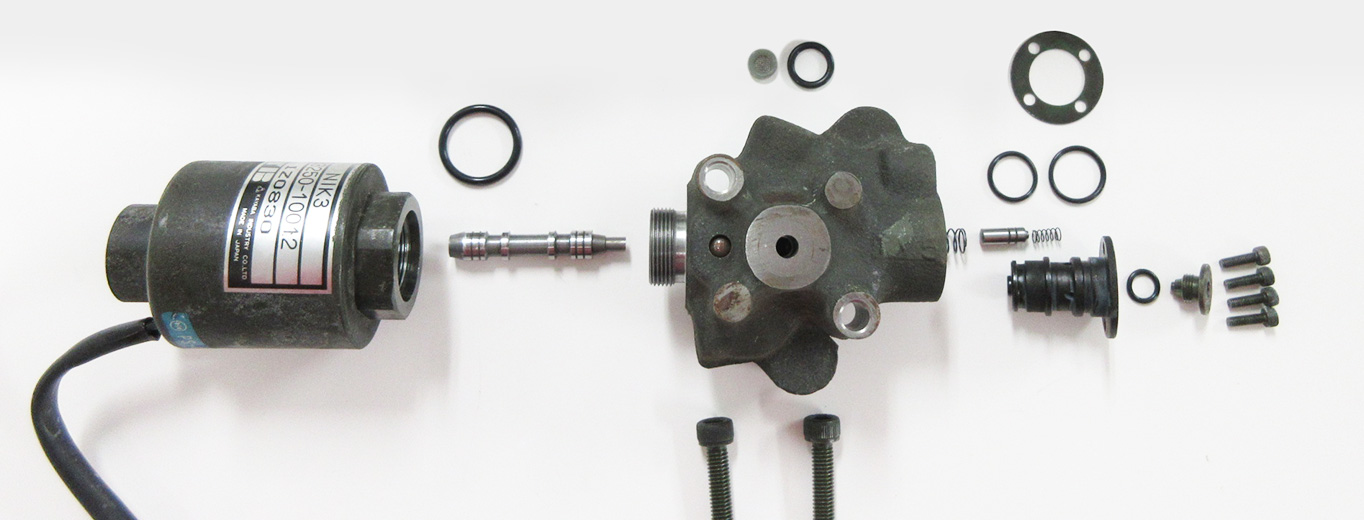

工程1:受け入れ検査(外観・動作) 工程2:ASSY洗浄→完全分解→部品洗浄→目視点検 工程3:部品交換→再組立て→完成検査(専用検査装置で動作チェック)→梱包~出荷

注)洗浄は、作業に必要な汚れ、油分等の除去のためであり、錆び取り等外観美化を行うものではありません。

交換部品

下記に記載のない部品は継続使用となります。

※全ての交換部品は修理でのみ使用するもので、単品での販売はいたしません。また、交換のため外した元の部品は返却いたしませんので予めご了承ください。

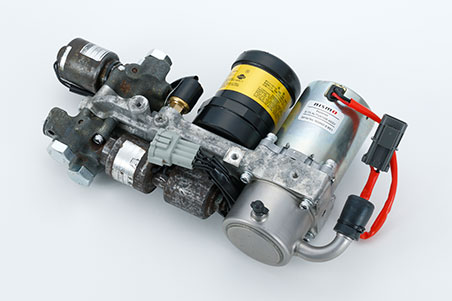

E-TS油圧ユニット

BNR32用

BNR32用

BCNR33、BNR34用

BCNR33、BNR34用

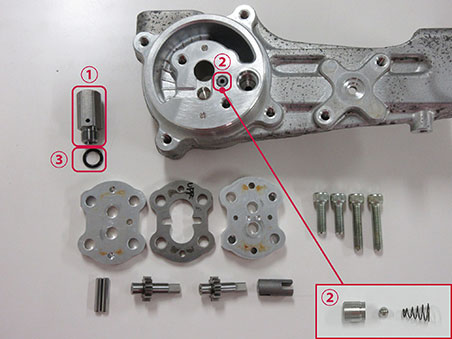

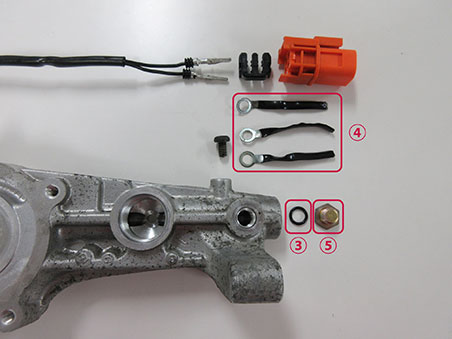

1. メインボディ
  1. ①リリーフバルブ
  2. ②チェックバルブ
  3. ③Oリング
  4. ④ハーネスクランプ注1)
  5. ⑤プラグ注2)
  6. ⑥フィルター(画像無し)注2)
  7. 注1)BCNR33、BNR34用は1 or 2ヶ
  8. 注2)BCNR33、BNR34用のみ

1.メインボディ


1.メインボディ

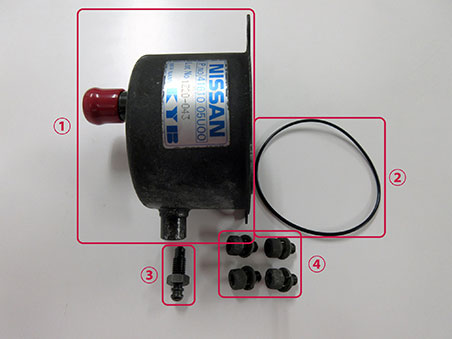

2. オイルタンク
  1. ①タンク+ラベル(NISMOシリアルナンバー記載)
  2. ②Oリング
  3. ③エアブリーダー
  4. ④ボルト・ワッシャー注)
  5. ⑤キャップ(画像無し)
  6. 注)BCNR33、BNR34用のみ
2.オイルタンク

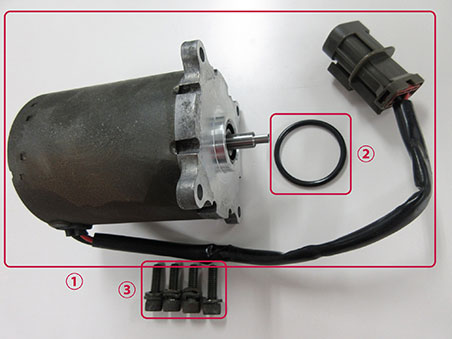

3. モーター
  1. ①モーター
  2. ②Oリング
  3. ③ボルト・ワッシャー注)
  4. 注)BCNR33、BNR34用のみ
3.モーター

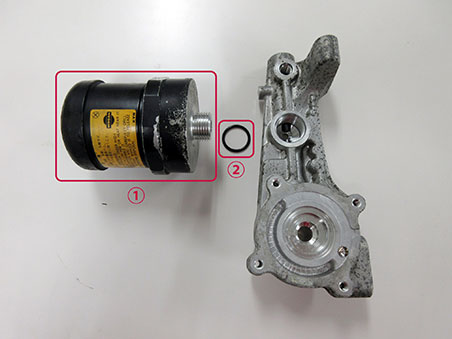

4. アキュームレーター
  1. ①アキュームレーター
  2. ②Oリング

※アキュームレーターは現在でも日産純正部品として販売中です。既にアキュームレーターを交換されていたとしても、本作業時は新品に交換いたします。

4.アキュームレーター

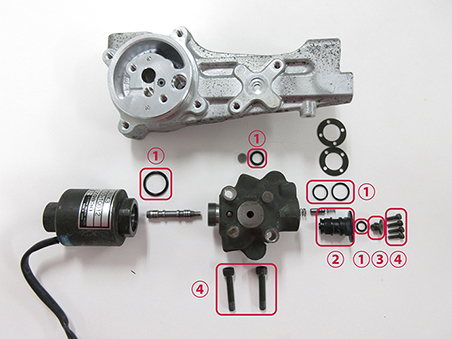

5. ソレノイドバルブ
  1. ①Oリング
  2. ②スリーブ注1)
  3. ③プラグ注1)
  4. ④ボルト注1)

※ソレノイドバルブ本体は交換部品に含みません。ソレノイドバルブ不良の際は修理を中止する場合があります。


  1. 注1)BCNR33、BNR34用のみ
5.ソレノイドバルブ

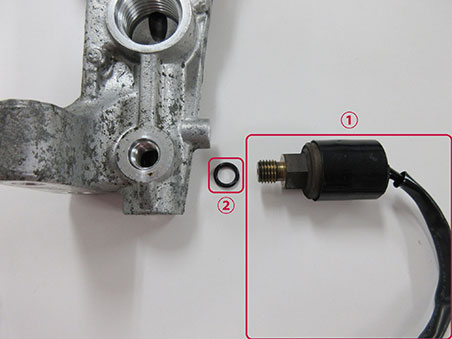

6. 圧力スイッチ
  1. ①圧力スイッチ
  2. ②Oリング
6.圧力スイッチ

※画像はBNR32用

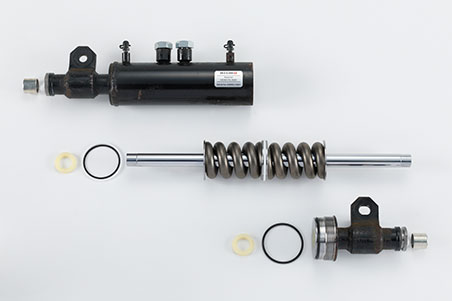

SUPER HICASパワーシリンダー

SUPER HICASパワーシリンダー

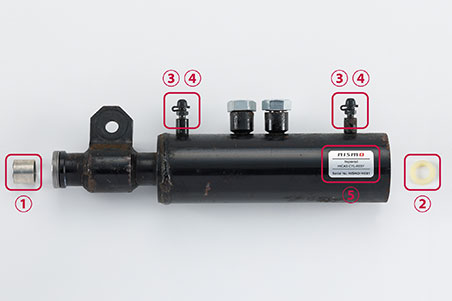

1. シリンダー
  1. ①ガイドブッシュ
  2. ②ロッドシール
  3. ③ブリーザー
  4. ④キャップ
  5. ⑤ラベル(NISMOシリアルナンバー記載)
1. シリンダー

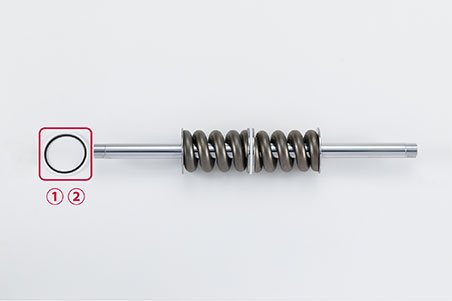

2. ピストンロッド
  1. ①Oリング
  2. ②スリッパーシール
2. ピストンロッド

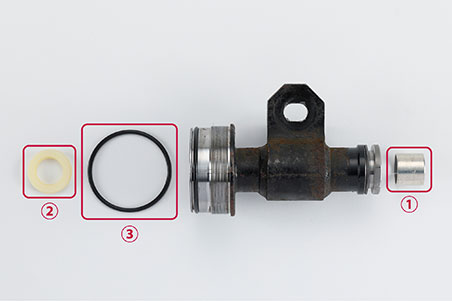

3. エンドキャップ
  1. ①ガイドブッシュ
  2. ②ロッドシール
  3. ③Oリング
3. エンドキャップ

価格表

Part Model 日産純正
部品番号
内容 修理・点検価格
税込み価格 税抜き価格
E-TS油圧
ユニット
修理
BNR32
BCNR33
BNR34
41610-05U00 注)
41610-23U00、
41610-24U00、
41610-AA200、
41610-AA201、
41610-AA400、
41610-AA401
修理完了 工程1~3 385,000円 350,000円
修理未実施 工程1:受け入れ検査時に修理不可と判断されたもの 11,000円 10,000円
工程2:完全分解~目視点検の間で修理不可と判断されたもの 49,500円 45,000円
SUPER
HICAS
パワー
シリンダー
修理
BNR32 55710-05U26 修理完了 工程1~3 143,000円 130,000円
修理未実施 工程1:受け入れ検査時に修理不可と判断されたもの 11,000円 10,000円
工程2:完全分解~目視点検の間で修理不可と判断されたもの 49,500円 45,000円

注)BNR32用は、21年1月受付分より本価格となります。

※車載状態での点検費用および車体からの取り外し、車体への取り付け工賃は含みません。

※部品の状態によっては、工程1、工程2の段階で修理が出来ない事が判明することがあります。その場合、修理は実施せず返品となります。(有償:費用は修理未実施欄を参照)予めご了承ください。

保証

初期動作のみ保証

※ただし納品後1ヶ月以内に車両に装着した場合のE-TS油圧ユニットおよびSUPER HICASパワーシリンダー単体動作に限ります。

修理に関するご注意

  • 修理をお受けする際に、車載状態で日産自動車の整備要領書に従い、必要な点検をしていただく必要があります。車載での点検が出来ない場合は、修理をお受けできません。
  • 部品の状態によっては、修理を実施しても機能を復元することが出来ない場合があります。
  • 修理対象部品本体以外に車両の故障原因がある場合、修理を実施した部品を装着しても不具合は解消されません。
  • 受入点検時点、また、分解後部品点検時点で修理が出来ない事が判明する場合もございます。その場合、修理は実施せず返品とさせていただきますが、点検費用が発生します。予めご了承ください。
  • 納期はおよそ2ヶ月程度かかります。(受付状況によっては、さらに日数がかかる場合があります。)

取扱店舗

本修理は、事前にE-TS油圧ユニットおよびSUPER HICASパワーシリンダー本体の状態確認、お客様への説明と確認書のサイン受領等を行うため、お取扱いはNISMO大森ファクトリー、NISMOパフォーマンスセンター(NPC)のうちの以下ヘリテージ修理取扱店および、以下NISMOパーツ取扱店に限定させていただきます。

店舗名 住所 / 連絡先
日産プリンス札幌販売株式会社 NISMO Pステージ 北海道札幌市手稲区西宮の沢5条1-11-22
011-668-3358
日産プリンス茨城販売株式会社 水戸千波本店 茨城県水戸市千波町2333番地
029-241-1102
日産プリンス栃木販売株式会社 宇都宮店 栃木県宇都宮市西原町530
028-658-2428
日産プリンス埼玉販売株式会社 上尾平塚店 埼玉県上尾市平塚858-4
048-770-6323
日産プリンス千葉販売株式会社 NISMO新港店 千葉県千葉市美浜区新港165
043-244-3701
日産プリンス東京販売株式会社 モータースポーツ室 東京都世田谷区用賀3-3-18
03-6860-5523
神奈川日産自動車株式会社 中央店 神奈川県横浜市西区花咲町6-139
045-242-1782
神奈川日産自動車株式会社 Kn'sファクトリー 神奈川県厚木市妻田北1-18-11 厚木妻田店内
046-222-2397
日産プリンス神奈川販売株式会社 東神奈川店 神奈川県横浜市神奈川区東神奈川2-47-7
045-441-4123
株式会社日産サティオ富山 富山南店 富山県富山市今泉西部町7-3
076-425-1711
浜松日産自動車株式会社 和田中央店 静岡県浜松市東区和田町597
053-465-5131
日産プリンス名古屋販売株式会社 吹上店 愛知県名古屋市千種区吹上1-4-1
052-741-5154
日産プリンス兵庫販売株式会社 明石店 兵庫県明石市魚住町金ヶ崎313
078-936-1415
株式会社日産サティオ岡山 R-JOY東岡山店 岡山県岡山市東区宍甘235-1
086-279-1123
日産プリンス香川販売株式会社 高松店 香川県高松市郷東町215
087-881-2106
日産プリンス大分販売株式会社 羽屋店 大分県大分市羽屋267
097-543-2332
  • NISMOパーツ取扱店
店舗名 住所 / 連絡先
クルーズ 北海道札幌市西区発寒10条2丁目8番10号
011-662-7219
五十嵐自動車工房 青森県青森市大字幸畑字唐崎25番4
017-763-5725
TWO SYSTEM 秋田県大仙市大曲字以与谷地93
0187-66-1696
PROSHOP SCREEN 宮城県富谷市成田9丁目1-17
022-348-3761
ジーイング.テクノエンジニアリング 福島県福島市下鳥渡字八幡塚25
024-545-8787
リバース 栃木県真岡市長田126-2
0285-82-4870
エッチ・ケー・エス テクニカルファクトリー 埼玉県戸田市美女木5-2-8
048-421-0508
トップシークレット 千葉県千葉市花見川区三角町759-1
043-216-8808
カーメイキング Revyou 千葉県袖ケ浦市長浦580-74
0463-60-3133
スクーデリアVRK 東京都品川区東品川3-26-21
03-5462-8147
目黒メンテナンスサービス 東京都八王子市宮下町280-1
042-692-5567
Best R 神奈川県川崎市麻生区上麻生7-43-20
044-980-4545
緑整備センター 神奈川県横浜市都筑区川和町140
045-933-1101
TMワークス 石川県小松市長崎町1丁目101
0761-58-1038
アイエーテック 石川県白山市菅波町1260
076-256-2822
Auto Produce BOSS 長野県長野市川合新田1370番地
026-266-6388
ガラージ・ブリオ 長野県長野市若穂綿内250番地1
026-268-5670
シェルエンジニアリング 愛知県清須市春日鳥出4番地
052-409-9700
Street Specialガレージ八幡 愛知県半田市上浜町10-20
0569-26-1660
ワーキーメイト 愛知県知多郡武豊町字石川101番地
0569-73-9222
ガレージ・デュ・ヴァン 岐阜県安八郡八町南篠1288-1
0584-63-1075
柴田自動車 岐阜県加茂郡坂祝町黒岩1081
0574-25-5011
ウイング・タケオ 三重県三重郡川越町高松86-1
059-363-2104
フジムラオート 京都府京都市南区上鳥羽卯ノ花65
075-661-9393
Kansaiサービス 奈良県奈良市小倉町1080
0743-84-0126
シグナルオート箕面 大阪府箕面市粟生新家2丁目6-8
072-730-2828
エンドレス 兵庫県神戸市西区岩岡町古郷字南場960-8
078-969-2555
サンラインレーシング 岡山県岡山市南区古新田1198-1
086-209-1000
クラフト 鳥取県米子市二本木501番地2
0859-27-9102

2021年1月13日現在
