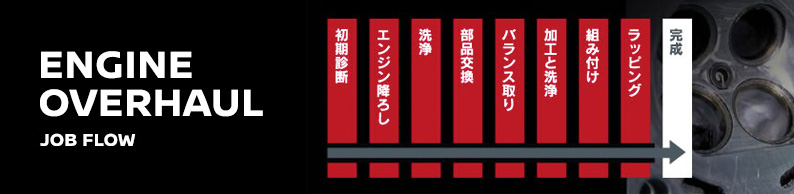

日産車のエンジンを知り尽くしたNISMO大森ファクトリーならではのメニューが、このエンジンオーバーホール。エンジンの疲労は各部ごとにブローバイやカーボン、オイル類の付着や、歪みや曲がりとなって蓄積され、フィーリングの変化として現れる。オーバーホールの行程は、洗浄にはじまり消耗部品の交換、修正と各部の調整など多岐に、また細部にわたる。各部のバランス一つでフィーリングも大きく変化するためオーバーホールの効果は計り知れない。また、エンジンチューニングで高い効果を得るためにもオーバーホールは必須メニューとなる。
作業内容[例:RB26DETT]
1.車載点検
エンジンルーム | コンプレッション測定、コンサルト、異音、アイドリング etc |
---|
2.エンジン降ろし
車体 | エンジン降ろし作業、車体結合箇所各部点検 |
---|---|
エンジン連結部 | クラッチディスク点検、クラッチカバー点検、レリーズベアリング交換、フライホイール点検 |
3.シリンダーヘッド
本体 | 洗浄、カーボン落とし、歪み点検 |
---|---|
OPTION | ポート段付き修正加工(INT&EXH)、ポート鋳肌磨き&ポート内修正加工、 マニホールド鋳肌磨き(INT) 、面研磨、燃焼室ボリューム調整(6気筒) |
4.動弁系
バルブ | 洗浄、カーボン落とし、ステム径測定、曲がり点検、気密測定、摺り合わせ |
---|---|
バルブガイド | バルブステムとの隙間測定 |
バルブスプリング | 洗浄、セット荷重測定 |
リテーナー、シート、コッター | 洗浄、目視点検 |
リフター | 洗浄、径測定、当たり面目視点検 |
カムシャフト | 洗浄、径測定、曲がり測定 |
プーリー(カム&タイミング) | 洗浄、目視点検 |
シム | クリアランス測定、調整 |
OPTION | シートカット、シート交換(24ヵ所)+シートカット、バルブガイド交換(EXH:12本) +心出し加工+シートカット、カムシャフト曲がり修正(INT&EXH) |
5.シリンダーブロック
ブロック本体 | 洗浄、カーボン落とし、歪み調整、ボア測定 |
---|---|
オイルジェット | 洗浄、目視点検 |
OPTION | ボア&クリアランス調整(ポーニング、ホーニング)、 N1ブロック(ピストン・ピストンリング込み)仕様化、歪み修正(面研磨) |
6.運動系
ピストン&ピン | カーボン落とし、径測定、洗浄 |
---|---|
ピストンリング | 標準交換指定部品 |
コンロッド | 洗浄、曲がり、ねじれ点検、スラスト隙間測定 |
コンロッドベアリング | 洗浄、目視点検、交換 |
クランクシャフト | 洗浄、曲がり、スラスト測定、クランクピン&ジャーナル研磨ラッピング |
メインベアリング | 洗浄、目視点検、交換 |
クランクプーリー | 標準交換指定部品 |
OPTION | ピストン&コンロッド重量合わせ(6気筒)、クランク曲がり修正、 高精度バランス調整(プーリー+クランク)、高精度バランス調整(フライホイール)、 メインベアリング調整(7ヵ所)、コンロッドベアリング調整(6ヵ所) |
7.潤滑系
オイルポンプ | 標準交換指定部品 |
---|---|
ストレーナー | 洗浄、目視点検 |
ガイド、オイルレベルゲージ | 標準交換指定部品 |
オイルフィルターブラケット | 洗浄、目視点検 |
オイルプレッシャースイッチ | 標準交換指定部品 |
オイルバン&バッフル | 洗浄、目視点検 |
8.冷却系
ウォーターポンプ | 標準交換指定部品 |
---|---|
サーモスタット | 標準交換指定部品 |
タンク、リザーバー | 標準交換指定部品 |
キャップ、リザーバータンク | 標準交換指定部品 |
ラジエターキャップ | 標準交換指定部品 |
クーリングファン | 標準交換指定部品 |
9.吸気系
エアフィルター | 標準交換指定部品 |
---|---|
エアフロメーター | 標準交換指定部品 |
サージタンク | 洗浄、目視点検 |
スロットルチャンバー | 洗浄、目視点検 |
インテークマニホールド | 洗浄、歪み点検 |
バランスチューブ | 洗浄、目視点検、Oリング交換 |
ブーストホース | 交換 |
10.排気系
エキゾーストマニホールド | カーボン落とし、歪み点検、洗浄 |
---|---|
エキゾーストアウトレット | カーボン落とし、歪み点検、洗浄 |
ターボチャージャー | 標準交換指定部品 |
11.アイドル系
AACバルブ | 標準交換指定部品 |
---|---|
エアレギュレター | 標準交換指定部品 |
12.燃料系
インジェクター | 燃圧確認(ベンチ)、Oリング交換 |
---|---|
プレシャーレギュレター | 標準交換指定部品、Oリング交換 |
フューエルストレーナー | 標準交換指定部品 |
フューエルホース | 標準交換指定部品 |
フューエルチャンバー | 洗浄、目視点検 |
13.点火系
プラグ | 標準交換指定部品 |
---|---|
イグニッションコイル | 標準交換指定部品 |
パワートランジスター | 標準交換指定部品 |
EGIサブハーネス | 標準交換指定部品 |
コイルサブハーネス | 標準交換指定部品 |
クランク角センサー | 標準交換指定部品 |
14.ベンチ運転
完成検査 | ラッピング,正常運転の確認、コンプレッション測定、内視鏡点検、各センサー作動確認 |
---|---|
性能試験 | 全開性能(新品ターボに限り実施) |
15.車両搭載
エンジンルーム etc | 車体結箇所部各部点検、冷却水エア抜き点検(LLC)、エンジンマウント交換(FR)、 エンジンマウント交換(RR)、T/Mメンバープッシュ交換、エンジンルームクリーニング |
---|---|
プレート | シリアルNo.入りエンジンプレート |
OPTION | アライメント調整 |
16.ロードテスト
完成検査 | 各種メーターチェック(油温、油圧、水温、ブースト)、エンジン異音、振動チェック、 警告灯チェック、時計の時刻合わせ etc |
---|
