Z34用 Z-Challenge 参戦キット製作 その2

皆さん、こんにちは。シャシーメカニックの小笠原です。
参戦キット製作&装着作業が完了したのでご報告します。

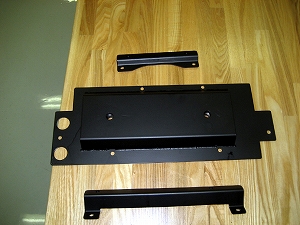

まずは、レーシングハーネス。Z34の場合、2シーターで背面がグローブボックスとなっているため、 極力、機能性を損なわないように、レーシングハーネス(肩ベルト用)のアンカープレートをワンオフ製作しました。

Z34用 Z-Challenge参戦キット

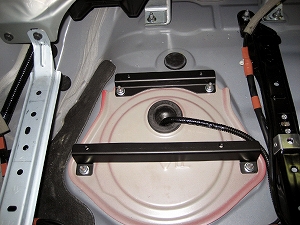

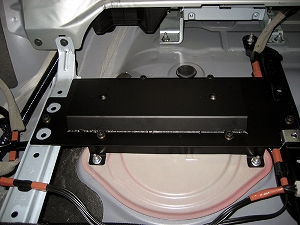

各種ステーを組み上げると、こんな感じです。ステー自体の強度はもちろんですが、 肩ベルトを装着した時の取り付け角度を確保できるようにボルトの取り付け位置を決めるのがポイントです。

Z34用 Z-Challenge参戦キット
Z34用 Z-Challenge参戦キット


Z34用 Z-Challenge参戦キット

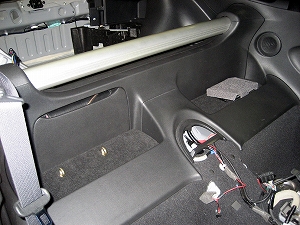

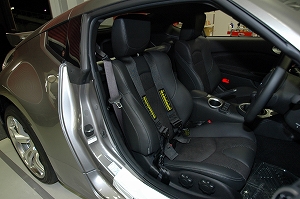

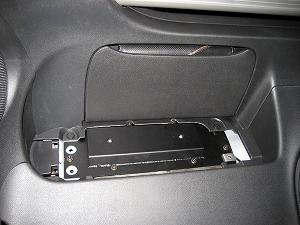

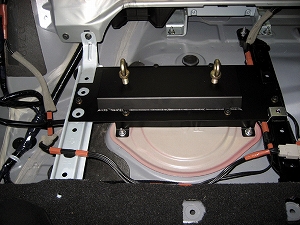

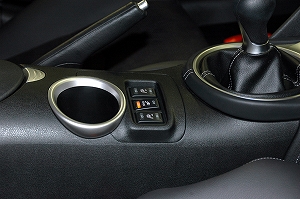

ステーを本組みして、内装を元に戻せば、肩ベルト用のボルト装着の完了です。内装を戻す時に、 リヤデフオイルクーラー作動スイッチ用の配線も行ないました。センターコンソール内の中央スイッチがデフオイルクーラー用です。

Z34用 Z-Challenge参戦キット
Z34用 Z-Challenge参戦キット


Z34用 Z-Challenge参戦キット
Z34用 Z-Challenge参戦キット

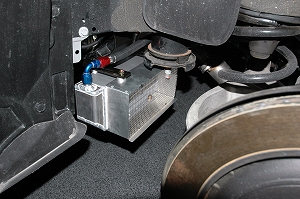

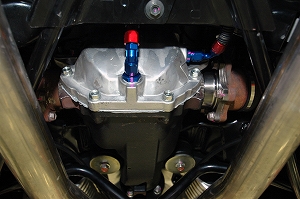

デフオイルクーラーに関しては、エアの導入効果と巻き込みなどによるコア破損を防止させるため、 エアガイド機能を持たせたコアガードを付けています。もちろん、室内からのON/OFF操作が可能です。

Z34用 Z-Challenge参戦キット
Z34用 Z-Challenge参戦キット

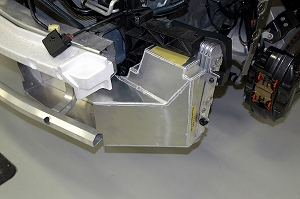

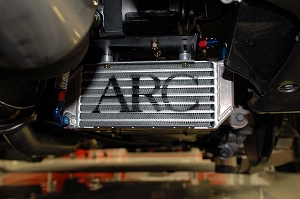

オイルクーラーは、装着位置が左タイヤ前となるため、効果的にエアを引き込めるよう、 フロントバンパーのエアダクト部よりエアガイドを製作しました。仮組みして装着状態をチェック。

Z34用 Z-Challenge参戦キット
Z34用 Z-Challenge参戦キット




エアガイドを塗装し、本組みするとこんな感じになります。装着にあたり、 冷却効果を上げるためにタイヤハウスのインナーフェンダーに穴あけ加工を施しました。

Z34用 Z-Challenge参戦キット
Z34用 Z-Challenge参戦キット

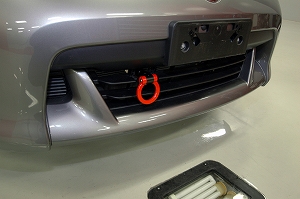

その他、オイルキャッチタンク、GT L.S.D.Pro TT-model、牽引フック、消火器などの取り付け作業を行なっています。 ちなみに、L.S.D.装着時にファイナルも変更しており、消火器を装着した状態でもシートが最前までスライドできるようになっています。

Z34用 Z-Challenge参戦キット
Z34用 Z-Challenge参戦キット


Z34用 Z-Challenge参戦キット
Z34用 Z-Challenge参戦キット


Z34用 Z-Challenge参戦キット




こちらの車両は、明日と明後日に開催される大森ファクトリーキャンペーンイベントで展示する予定です。
実際の仕上がりを直接、ご覧ください。皆さまのご来店をお待ちしてます!!

OGASAWARA

Reported by 小笠原
